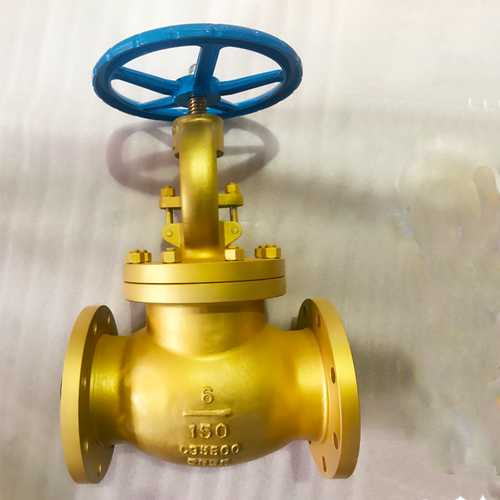

截止止回阀 JH41W-150LB

阀门类型:止回阀

阀体材质:不锈钢

连接方式:法兰

环境温度:标准型-20℃~+70℃

介质温度:-20℃~+300℃


 QQ:362152520
 电话/微信:18913311535

  • 详细介绍
  • 尺寸参数


参数及性能规范:

设计和制造/Design&ManufacturingBS 1868

结构长度/Face to Face:ASME B16.10

连接尺寸/Connection Dimensions:ASME B16.5
检验与试验/Test:API 598

适用温度/Suitable Temperature:-29~250°C

适用介质/Suitable Media:水、油、气/WOG

公称压力/Nominal Pressure:Class150

壳体试验/Shell Test3.0

密封试验/Seal Test2.2

试验介质/Test Medium:/Water、气/Air

14

吊环/Eye Bolt

ASTM A29 1025+Zn

13

阀盖/Bonnet

ASTM B148 C95500

12

螺钉/Screw

SS2205

11

弹垫/Spring Washer

SS2205

10

垫片/Gasket

SS2205+石墨/Graphite

9

螺柱/Bolts

ASTM A193 B8

8

螺母/Nuts

ASTM A194 8

7

支架/Yoke

ASTM B148 C95500

6

/Pin

ASTM A276 S31803

5

摇杆/Hinge

ASTM B148 C95500

4

/Pin

SS2205

3

螺母/Nut

SS2205

2

阀瓣/Dsic

ASTM B148 C95500

1

阀体/Body

ASTM B148 C95500

序号/No.

名称/Name

材料/Material



12

300

698

483

432

381

2

32.2

12-Ø25

396

NPS

DN

L

D

D1

D2

f

b

Z-Ød

H

截止止回阀 JH41W-150LB
